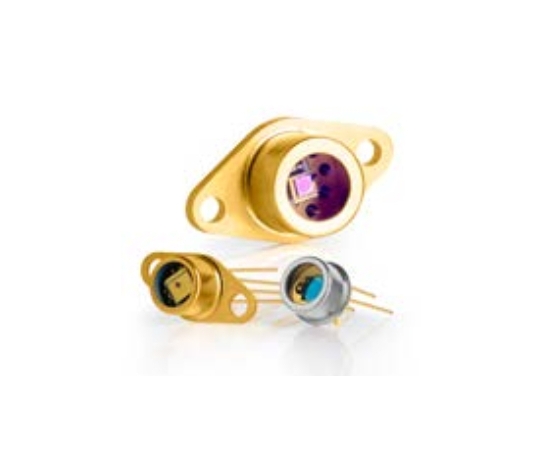

扩展型InGaAs光电二极管IG26系列是一种全色PIN光电二极管，截止波长为2.6µm。该系列专为苛刻的光谱和辐射应用而设计。它提供了出色的分流电阻，并在很宽的光谱范围内具有优异的响应性。
波长范围:0.52-2.6µm
特征
▪ 50%截止波长：>2.45µm
▪ 典型峰值响应度：1.45 A/W
▪ 优异的温度稳定性
▪ 减少边缘效应
应用
▪ 分光光度计
▪ 二极管激光监测
▪ 非接触式温度测量
▪ 火焰控制
▪ 湿度监测
光学特征
50%截止波长(µm) | 峰值波长(µm) | 峰值响应(A/W) | 响应率@ 520nm(A/W) | 响应率@ 1600nm(A/W) | 响应率@ 1900nm(A/W) | ||||
典型 | 最小 | 典型 | 最小 | 典型 | 最小 | 典型 | 最小 | 典型 | |
>2.45 | 2.25+/-0.1 | 1.30 | 1.50 | TBD | 0.1 | 0.7 | 1.0 | 1.08 | 1.36 |
光电特征
直径 (µm) | 分路阻抗@VR=10 mV (kOhm) | 暗电流VR = 0.25 V (µA) | D值 f = 1 kHz [cm Hz ½/W] | 峰值NEP [cm Hz ½] | ||||
最小 | 典型 | 典型 | 最大 | 最小 | 典型 | 最大 | 典型 | |
250 | 25 | 60 | 2 | 8 | 8.3 E+10 | 1.2 E+11 | 6.0 E-13 | 4.2 E-13 |
500 | 10 | 25 | 4 | 25 | 7.4 E+10 | 1.2 E+11 | 1.0 E-12 | 6.0 E-13 |
1000 | 3 | 9 | 8 | 75 | 5.7 E+10 | 1.0 E+11 | 1.8 E-12 | 1.0 E-12 |
1300 | 1 | 4 | 15 | 150 | 3.7 E+10 | 7.6 E+10 | 3.0 E-12 | 1.5 E-12 |
2000 | 0.6 | 1.5 | 30 | 300 | 3.6 E+10 | 5.8 E+10 | 3.9 E-12 | 2.4 E-12 |
3000 | 0.25 | 0.7 | 75 | 750 | 2.8 E+10 | 4.8 E+10 | 6.0 E-12 | 3.6 E-12 |
