SiC紫外光电二极管-UV-ABC SMD封装
SiC紫外光电二极管-UV-ABC SMD封装

SiC可以承受高强度的辐射,并具有近乎完美的可见光的光盲、暗电流低,响应速度快和噪音低的特性。这使得SiC成为制备可见光光盲紫外探测器的最佳使用材料。SiC探测器可以在温度高达250°C的环境下长期工作。

UV-ABC的紫外波段位于210-355nm. 芯片尺寸0.25mm².

品牌:德国IFW

型号: JEA0,25-5SQ


产品介绍

品牌介绍:

IFW致力于基于Si硅和SiC碳化硅的光电二极管的研发和生产. 公司创立30多年来,产品行销于世界各地,甚至在美国宇航局“好奇号”火星探测器上使用。



产品特征:

  碳化硅(SiC)材料

芯片有效面积从0.25mm²

光谱响应范围从210355nm,峰值波长265nm

芯片稳定性高
  SMD
封装

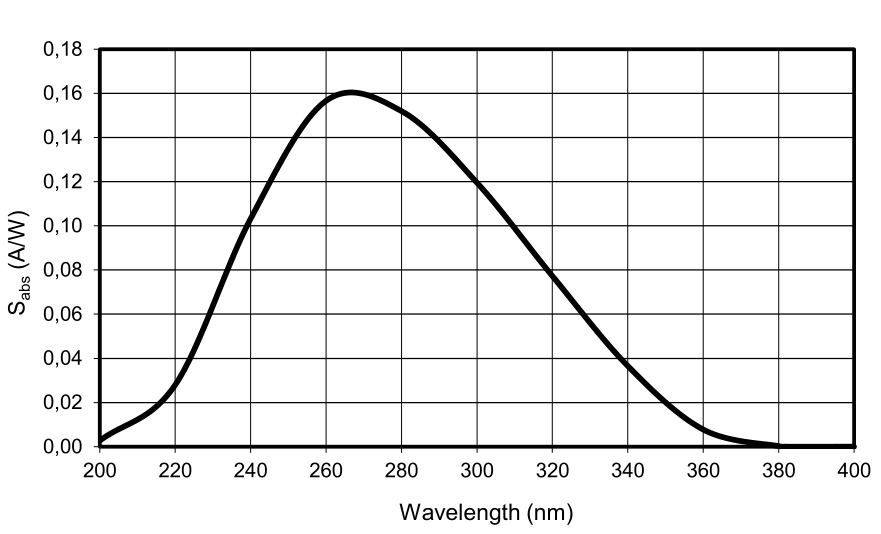

光谱图:

 0.25 SMD.png

技术参数:



芯片面积

0.25 mm2

峰值波长的典型响应度Smax

0.160A/W

波长范围(S=0.1*Smax

210-355nm

峰值波长

265nm

暗电流(1V反向偏压)Id

10fA

结电容C

75pF

工作温度

-55+175℃

储存温度

-55+175℃

焊接温度(3S

245℃

反向电压VRmax

20V



典型应用:

工业锅炉等火焰检测
紫外线灯管的紫外线强度检测

灭菌灯控制
